Ruiskuvalu: kustannukset, pinnan viimeistely, viat, välike vs. muotti ja laadunvalvonta

Ruiskupuristetun muovin markkinat: mittakaava, kasvu ja mikä sitä ohjaa

The ruiskupuristetun muovin markkinat on yksi maailmantalouden suurimmista valmistussegmenteistä. Arvoltaan noin 385 miljardia dollaria vuonna 2023 , sen ennustetaan nousevan 510–530 miljardiin dollariin vuoteen 2030 mennessä, kun vuosikasvu on noin 4,5–5,0 %. Ruiskuvalu muodostaa noin 32 % kaikesta muovin prosessoinnista maailmanlaajuisesti tilavuudeltaan – enemmän kuin mikään muu yksittäinen muovausmenetelmä – ja se koskee lähes kaikkia tuoteryhmiä autojen komponenteista ja lääkinnällisistä laitteista kulutuselektroniikkaan, pakkauksiin ja rakennustarvikkeisiin.

Globaalin ruiskuvalutuotannon maantieteellinen keskus on Itä-Aasia, ja pelkästään Kiinan osuus maailman tuotannosta on arviolta 35–40 prosenttia. Kiinalaiset valmistajat vaihtelevat suuria määriä yksinkertaisia ​​osia suurissa erissä tuottavista muottivalmistajista kehittyneisiin tarkkuusmuotteihin, jotka palvelevat autoteollisuuden, lääketieteen ja elektroniikan OEM-valmistajia tiukoilla mittatoleransseilla ja täydellisillä laadunhallintajärjestelmillä. Eurooppa – erityisesti Saksa, Italia ja Tšekki – johtavat työkalujen tarkkuus- ja prosessisuunnitteluun erittäin monimutkaisiin sovelluksiin. Pohjois-Amerikan muovauskapasiteetti on keskittynyt autoteollisuuden toimitusketjuihin Keskilännessä ja lääkinnällisten laitteiden valmistusklustereihin Koillis- ja Keskilännessä.

Viisi loppukäyttöalaa, jotka ohjaavat suurimman osuuden ruiskuvalukysynnästä, ovat pakkaus (noin 26 % volyymista), autoteollisuus (20 %), rakentaminen (16 %), elektroniikka (14 %) ja sairaanhoito/terveydenhuolto (10 %). Lääketieteellisten laitteiden muovaus on arvon nopeimmin kasvava segmentti, jota ohjaavat väestön ikääntyminen, laitteiden lisääntyvä monimutkaisuus ja siirtyminen kertakäyttöisiin komponentteihin – muutos, joka luo suuria määriä toistuvaa kysyntää muovattujen osien materiaaleissa, jotka vaihtelevat hyödykepolypropeenista tekniseen PEEK:iin ja lääketieteelliseen silikoniin.

Kuinka paljon muovinen ruiskumuotti maksaa?

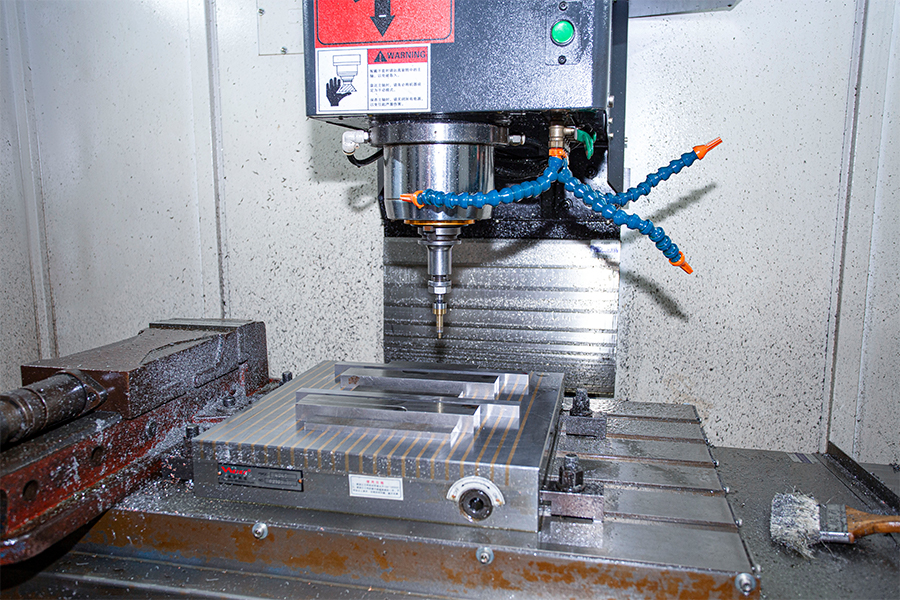

Työkalukustannukset ovat ruiskuvaluprojektin merkittävin ennakkoinvestointi ja luku, joka useimmiten määrittää, onko malli kaupallisesti kannattava tietyllä tuotantomäärällä. Kuinka paljon muovinen ruiskumuotti maksaa riippuu osan koosta, geometrisesta monimutkaisuudesta, onteloiden lukumäärästä, teräslaadusta ja siitä, valmistetaanko se kotimaassa vai offshoressa.

Toimivana viitekehyksenä:

• Yksinkertainen prototyyppi tai siltatyökalu (yksi onkalo, pehmeä teräs tai alumiini, rajoitettu ammusten käyttöikä): 1 500–5 000 dollaria (offshore); 5 000–15 000 dollaria (kotimainen USA/EU)
• Yksinkertainen tuotantotyökalu (yksi onkalo, P20- tai H13-teräs, 500 000 laukauksen kesto): 3 000–8 000 dollaria (offshore-Kiina); 12 000–30 000 dollaria (kotimaan)
• Keskikokoinen tuotantotyökalu (yksi onkalo, sivutoiminnot, useat nostimet, kuvioidut pinnat): 8 000–20 000 dollaria (offshore); 25 000–80 000 dollaria (kotimaan)
• Monimutkainen moniontelotyökalu (4–16 onteloa, kuumakanavajärjestelmä, tiukat toleranssit): 20 000–100 000 dollaria (offshore); 80 000–500 000 dollaria (kotimaan)
• Iso auto- tai kodinkonetyökalu (yksi onkalo, erittäin suuri osa, monimutkainen geometria): 50 000–200 000 dollaria (offshore); 150 000–800 000 dollaria (kotimaan)

Työkalujen suurimmat yksittäiset kustannustekijät ovat onteloiden määrä (jokainen lisäontelo lisää työstöaikaa, materiaalia ja asennustyötä), sivutoiminnot ja nostimet (mekaaniset ominaisuudet, jotka vapauttavat alileikkauksia lisäävät huomattavasti monimutkaisuutta), kuumakanavajärjestelmät (lämmitetty jako- ja porttijärjestelmät, jotka eliminoivat kylmäkanavat ja kanavan kustannukset), 5 000–30 000 dollaria tekstin ja pinnan kiillotustarpeen mukaan. tai korkeakiiltostandardit voivat lisätä 2 000–10 000 dollaria työkaluun, joka muuten olisi yksinkertainen.

Kriittinen kohta, joka usein jätetään huomiotta kustannuskeskusteluissa: jaksotettu hankintameno per osa — työkalujen kokonaiskustannukset jaettuna tuotantomäärällä — on paljon merkityksellisempi kuin absoluuttinen työkaluluku. 50 000 dollarin työkalu, joka tuottaa 500 000 osaa, lisää kustannuksia 0,10 dollaria/osa; 10 000 osan valmistus lisää 5,00 dollaria/osa. Pienillä volyymeilla työkalukustannukset kappaletta kohti ylittävät usein materiaali- ja muovauskustannukset yhteensä, minkä vuoksi lyhyen aikavälin vaihtoehdot (pehmeät työkalut, 3D-painetut työkalut, koneistetut prototyypit) ovat taloudellisesti järkeviä tiettyjen tilavuuskynnysten alapuolella.

Ruiskupuristuspinnan viimeistely: arvot, standardit ja niihin vaikuttavat tekijät

Ruiskupuristuspinnan viimeistely on määritetty käyttämällä standardoituja luokitusjärjestelmiä – yleisimmin SPI (Society of the Plastics sisäändustry) viimeistelystandardeja Pohjois-Amerikassa ja VDI 3400 -standardia Euroopassa ja Aasiassa. Nämä kaksi järjestelmää käsittelevät samaa pinnanlaatualuetta, mutta käyttävät eri asteikkoja, eivätkä ne ole suoraan vaihdettavissa ilman muunnosviittausta.

SPI-järjestelmä vaihtelee A-1:stä (korkein kiilto, peilipinta) D-3:een (karkea matta, raskas rakenne). Arvosanat ja niiden tyypilliset sovellukset:

• SPI A-1, A-2, A-3 — Timanttikiillotetut, korkeakiiltoiset pinnat. Käytetään optisiin linsseihin, kosmeettisiin pakkauksiin, läpinäkyviin kansiin. Ra-arvot 0,012–0,025 µm asti. Vaatii karkaistua terästä (H13 tai S136) ja huomattavaa jälkikiillotusaikaa.
• SPI B-1, B-2, B-3 – Puolikiiltävä, kiillotettu hiekkapaperi. Kulutuselektroniikan kotelot, laitepaneelit, yleiset kaupalliset komponentit, joissa ulkonäöllä on väliä, mutta ei optisella kirkkaudella. Ra ~0,05-0,40 µm.
• SPI C-1, C-2, C-3 - Matta-, kivi- tai hiomakangasviimeistely. Teollisuuskomponentit, konepellin alaosat, sisätilojen rakenneosat. Ra ~0,40-1,60 µm.
• SPI D-1, D-2, D-3 — Hiekkapuhalluskuvioitu, himmeästä karkeaan mattapintaan. Liukumatonta rakennetta vaativat osat, maatalouskoneet, käyttökotelot. Ra ~0,80-3,20 µm.

Teräspinnan viimeistelyn lisäksi saavutettavaan osan pintaan vaikuttavat materiaalin valinta, sulamislämpötila, ruiskutusnopeus ja muotin lämpötila. Korkeakiiltoiset pinnat vaativat korkeampia muottilämpötiloja (mikä parantaa kiillotetun teräspinnan replikaatiota), hitaampia täyttönopeuksia (joka vähentää leikkauksen aiheuttamaa sameutta) ja materiaaleja, joilla on alhainen sulaviskositeetti ja hyvä virtaus. ABS- ja PC/ABS-sekoitukset jäljittelevät hyvin kiiltäviä pintoja; lasitäytteiset lajikkeet tuottavat pinnan, jota mikään teräksen kiillotus ei poista, koska lasikuidut ulkonevat hieman hartsin kutistuessa niiden ympäriltä jäähtyessään.

Tekstuuri – joko happosyövytyksellä (Mold-Tech ja vastaavat järjestelmät) tai EDM:llä (sähköpurkauskoneistus) – on määritettävä riittävällä syväyskulmalla, jotta osa voidaan poistaa ilman vetojälkiä. Vakiosääntö on 1° lisäsyväys 0,025 mm tekstuurin syvyyttä kohti — syvä nahkasyinen rakenne, joka vaatii vähintään 3° vetoa pinnoilla, joilla on raskas rakenne, jotta pinta repeytyisi ulostyönnön aikana.

Palamisjäljet ruiskupuristuksessa: syyt, diagnoosi ja poistaminen

Palovamma ruiskuvalussa näkyvät tummanruskeana, mustana tai hiiltyneenä värjäytymänä osan pinnalla, tyypillisesti viimeisessä kohdassa, jossa onkalo täyttyy, tai paikoissa, joista ilma ei pääse poistumaan. Ne ovat yksi yleisimmistä ruiskuvaluvirheistä ja yksi opettavaisimmista, koska niiden sijainti paljastaa tarkkoja tietoja työkalun virtauskuviosta ja tuuletuskunnosta.

Diesel-efekti

Yleisin palamisjälkien takana oleva mekanismi on diesel vaikutus : kun sularintama etenee ontelon läpi ja puristaa ilmaa sen edessä, ilma lämpenee adiabaattisesti - sama mekanismi kuin dieselmoottorin puristussytytys. Jos paineilma ei pääse poistumaan tuuletusaukkojen kautta ennen kuin sularintama saavuttaa sen, ilman lämpötila nousee 300–400 °C:een tai korkeammalle, mikä riittää hajottamaan ja hiiltämään useimpia teknisiä kestomuoveja. Palovamma muodostuu täsmälleen paikkaan, johon ilmatasku jäi loukkuun.

Perimmäiset syyt ja ratkaisut

• Riittämätön tuuletus: Yleisin syy. Jakolinjan tuuletusaukot, jotka ovat liian kapeita (normaali tuuletusalue on 0,012–0,025 mm syvä), salaman tai jäännösten tukkimat tai puuttuvat kokonaan viimeisestä täyttöpaikasta. Ratkaisu: lisää tai syvennä tuuletusaukkoja palopaikassa; lisää ejektorin tappien tuuletusaukot; lisää tyhjiöilmanvaihto kriittisiin sovelluksiin.
• Liian suuri ruiskutusnopeus: Suuri täyttönopeus puristaa ilmaa nopeammin kuin se ehtii poistua edes riittävien tuuletusaukkojen kautta. Ratkaisu: vähennä ruiskutusnopeutta täytön viimeisessä 20–30 %:ssa (vakionopeuden sijaan nopeusprofiili); varmista, että täyttöaika on osan seinämän paksuudelle ja virtauksen pituudelle sopivalla alueella.
• Portin sijainti aiheuttaa ilmalukon: Jos portti on sijoitettu siten, että kaksi virtausrintamaa kohtaavat ja pidättävät ilman soketussa taskussa, mikään ilmaus jakolinjassa ei auta. Ratkaisu: suunnittele portin sijainti uudelleen tai lisää toissijainen portti muuttaaksesi hitsauslinjan/ilmalukon asentoa tuuletettavalle pinnalle.
• Materiaalin hajoaminen tynnyrissä: Palamisjäljet voivat myös syntyä tynnyristä – materiaalista, joka istuu kuolleilla vyöhykkeillä liiallisessa lämpötilassa, tai hartsikontaminaatiosta – ja ne voivat ruiskuttua osaan juovina paikallisten jälkien sijaan. Nämä näyttävät erilaisilta: raitoja portista pikemminkin kuin erillisenä pisteenä virtauksen päässä.

Lyhytkestoinen ruiskuvalu: kun pieni tilavuus on oikea ratkaisu

Lyhytaikainen ruiskupuristus – jota kutsutaan myös pienivolyymiksi tai siltaruiskuvaluksi – tarkoittaa tuotantoajoja, jotka vaihtelevat tyypillisesti muutamasta sadasta 10 000–25 000 osaan ja joissa käytetään työkaluja, jotka on suunniteltu erityisesti minimoimaan alkukustannukset eikä maksimoimaan syklin nopeutta ja pitkäikäisyyttä. Se vie tuotantotilan 3D-tulostuksen (taloudellinen alle ~100 osaa monimutkaisille geometrioille) ja täyden tuotannon ruiskupuristuksen (taloudellinen yli 25 000–50 000 osaa useimmissa sovelluksissa) välissä.

Lyhytaikaisen ruiskupuristuksen mahdollistavat tekniikat ovat alumiinityökalut, nopea koneistus pehmeästä teräksestä (esikarkaistu P20) ja hartsi- tai komposiittityökalut erittäin lyhyisiin koeajoihin. Alumiinimuottityökalut voidaan työstää 5–10 kertaa nopeammin kuin vastaavat karkaistut teräkset, mikä lyhentää työkalun läpimenoaikaa 8–14 viikosta 2–5 viikkoon ja leikkaa työkalukustannuksia 40–70 %. Kompromissi on haavojen käyttöikä: alumiinityökalut tukevat tyypillisesti 5 000–50 000 pistoa valetusta materiaalista riippuen (hiomalasitäytteiset lajit lyhentävät alumiinityökalun käyttöikää merkittävästi), kun taas karkaistun teräksen tuotantotyökaluissa 500 000–2 000 000 laukausta.

Lyhytkestoinen muovaus on oikea valinta seuraaviin tarkoituksiin: markkinoiden validointi ennen täydellisiin tuotantotyökaluihin sitoutumista; siltatuotanto, kun valmistetaan pitkälyijyisiä tuotantotyökaluja; varaosat vanhoihin tuotteisiin, kun kokonaiskysyntä ei oikeuta kovia työkaluinvestointeja; ja kliinisten tai säännöstenmukaisten kokeiden määrät lääkinnällisten laitteiden kehittämisessä, kun suunnittelumuutokset ovat todennäköisiä ennen lopullista hyväksyntää.

Lyhyen aikavälin muovauksen keskeinen prosessikuri on muotoilu alumiinityökaluille : Vältä erittäin teräviä sisäkulmia (alumiinin jännityspitoisuus on seurausta enemmän kuin karkaistussa teräksessä), minimoi sivuliikkeet mahdollisuuksien mukaan (jokainen toiminta on kulutuspinta) ja suunnittele alusta alkaen riittävät vetokulmat sen sijaan, että yritetään asentaa niitä jälkikäteen. Osat, jotka on suunniteltu lyhytkestoisia työkaluja ajatellen, voidaan usein siirtää tuotantotyökaluihin minimaalisilla suunnittelumuutoksilla; osia, jotka on suunniteltu alusta alkaen kovalla työkalulla, ei toisinaan voida tuottaa taloudellisesti alumiinina ollenkaan.

sisäänsert Molding vs. Ylimuovaus: erot, sovellukset ja kuinka valita

Muovaus ja päällemuovaus ovat molemmat prosesseja, joissa yhdistetään kaksi tai useampia materiaaleja yhdeksi muovatuksi komponentiksi, mutta ne eroavat olennaisesti siinä, mitä toissijainen materiaali kapseloi ja miten prosessi on sekvensoitu. Ymmärtäminen erot terämuovauksen vs. päällemuovauksen välillä on olennaista oikean prosessin valinnassa useasta materiaalista koostuvan osan suunnittelussa.

Mikä on Aseta lista?

In inserttilista , esimuotoiltu komponentti - yleisimmin metallisisäke, kuten kierteinen messinkimutteri, terästappi, sähkökosketin tai meistetty metallikannatin - asetetaan muottipesään ennen ruiskuttamista. Sula muovi ruiskutetaan sitten sisäkkeen ympärille ja päälle, ja se kapseloi sen muovin jähmettyessä. Tuloksena on yksittäinen komponentti, jossa metallisisäke sijaitsee pysyvästi ja tarkasti muoviosan sisällä, jolloin muovi virtaa sisäosan aliviivoihin tai reikien läpi muodostaen mekaanisen lukituksen, joka kestää ulosveto- ja vääntökuormituksia.

Muovausta käytetään aina, kun muoviosa tarvitsee metallin mekaanisia ominaisuuksia tietyssä rajapinnassa – kierreliitokset, joiden on kestettävä toistuva kokoaminen ja purkaminen, sähköliitännät, jotka vaativat johtavuutta, laakeripinnat, jotka vaativat kovuutta, jota muovi ei pysty tarjoamaan. Prosessi eliminoi metalliosien toissijaisen puristussovituksen tai ultraääniasennuksen, mikä vähentää kokoonpanokustannuksia ja parantaa ulosvetolujuuden yhtenäisyyttä.

Mikä on Overmolding?

In ylimuovaus , aiemmin muovattu muovisubstraatti (ensimmäinen osa) asetetaan toiseen muottiin ja toinen termoplastinen materiaali – tyypillisesti pehmeämpi TPE, TPU tai elastomeeri – ruiskutetaan substraatin määrättyjen pintojen päälle ja ympärille. Nämä kaksi muovia sitoutuvat joko kemiallisesti (materiaalien yhteensopivuuden ja prosessointiolosuhteiden kautta) tai mekaanisesti (lukitusgeometrian kautta) rajapinnallaan.

Päällysmuovausta käytetään pehmeän kosketuspinnan lisäämiseen jäykkään koteloon (sähkötyökalut, lääkinnällisten laitteiden kädensijat, kulutuselektroniikka), kaksiväristen tai kahdesta materiaalista koostuvien esteettisten komponenttien luomiseen, yhteensopivien tiivistysominaisuuksien lisäämiseen jäykiin rakenneosiin ja tärinänvaimennus- tai pehmusteen integroimiseen kovaan alustaan. Hammasharjan kahvan pehmeä kahva, kädessä pidettävän skannerin kumitettu kotelo ja kirurgisen instrumentin kaksoisdurometrinen kahva ovat kaikki päällemuovattuja osia.

Tärkeimmät erot: Insert Mold vs. Overmold

Valinta näiden kahden prosessin välillä riippuu siitä, minkä ongelman toissijainen materiaali ratkaisee. Jos vaatimus on rakenteellinen – kierreliitos, sähköinen liitäntä, laakeripinta – ratkaisu on valukappale. Jos vaatimus on ergonominen tai tuntokyky – pehmeä ote, tiivistyshuuli, värikatko – päällemuovaus on oikein. Joissakin osissa molempia prosesseja käytetään samanaikaisesti: lääkinnällisen laitteen kahva voi muovata pehmeän otteen jäykkään alustaan, joka itsessään sisältää messinkisiä sisäkierteitä kokoamista varten – kolmesta materiaalista koostuva, kaksi prosessia sisältävä yksittäinen komponentti.

Laadunvalvonta muovinvalmistuksessa: järjestelmät, menetelmät ja kriittiset tarkistuspisteet

Laadunvalvonta muovin valmistuksessa toimii kolmella tasolla: saapuvan materiaalin tarkastus, prosessinaikainen valvonta ja lähtevien osien tarkastus. Jokainen taso käsittelee erilaisia ​​vikatiloja ja yhdessä ne muodostavat laadunhallintajärjestelmän, joka määrittää, täyttääkö valettu tuote jatkuvasti spesifikaatioita.

Saapuvan materiaalin valvonta

Hartsin ominaisuudet – sulavirtausindeksi (MFI), kosteuspitoisuus, väri ja erän jäljitettävyys – on tarkistettava materiaalispesifikaatioiden mukaisesti ennen tuotannon aloittamista. MFI-vaihtelu ±10–15 % nimellisspesifikaatiosta voi aiheuttaa merkittäviä täyttö-, nielu- ja mittavaihteluita muovatussa kappaleessa. Kosteuspitoisuus on kriittinen hygroskooppisille materiaaleille: nailon, PC, PET ja ABS imevät ilmakehän kosteutta ja ne on kuivattava määritetyn kosteustason alapuolelle (tyypillisesti 0,02–0,15 % materiaalista riippuen) ennen muovausta. Kuivaamattoman hygroskooppisen hartsin käyttäminen tuottaa roiskejälkiä, kuplia ja pienentynyt molekyylipaino – vikoja, joita ei voida korjata puristimella.

Prosessin valvonta

Nykyaikaiset ruiskuvalukoneet keräävät prosessidataa – onkalopaine, sulamislämpötila, ruiskutusnopeusprofiili, jäähdytysaika, puristusvoima – sykli kerrallaan. Keskeisiin prosessiparametreihin sovellettu tilastollinen prosessiohjaus (SPC) tunnistaa ajautumisen ennen kuin se aiheuttaa tuotantovirheitä eikä sen jälkeen. Ontelopaineanturit – muottiin asennetut pietsosähköiset muuntimet – antavat suoran palautteen muotin sisällä olevasta täyttö- ja pakkauskunnosta, mikä korreloi luotettavammin osan laatuun kuin pelkkä tynnyripaine. Osat, jotka valmistetaan jaksoissa, joissa kaviteetin paine poikkeaa määritetystä prosessiikkunasta, voidaan automaattisesti hylätä osien erottimella ennen kuin ne saavuttavat tarkastusalueen.

Lähtevät tarkastusmenetelmät

• Mittatarkastus: CMM (koordinaattimittauskone) kriittisille mitoille; visiojärjestelmät suurten osien 100 % in-line tarkastukseen; manuaalinen mittaus yksinkertaisille go/no-go-mitoille pienemmillä tilavuuksilla.
• Silmämääräinen tarkastus: 100 % visuaalinen kosmeettisille osille (A-luokan pinnat, kirkkaat optiset komponentit); AQL-näytteenotto teollisuusosille. Automatisoidut näöntarkastusjärjestelmät korvaavat yhä useammin manuaalisen visuaalisen tarkastuksen suurivolyymeissä.
• Toiminnallinen testaus: snap-fit kokoonpanon testaus, vuototestaus (paineen aleneminen tai heliumvuoto tiivistetyille komponenteille), ulosvetovoimatestaus inserteille, sähköisen jatkuvuuden testaus liitinkomponenteille.
• Materiaalin tarkistus: XRF (X-ray fluorescence) rajoitettua aineiden seulontaa varten (RoHS, REACH-yhteensopivuus); FTIR-spektroskopia hartsin identiteetin vahvistamiseen turvallisuuden kannalta kriittisissä sovelluksissa; mekaaninen testaus (vetolujuus, isku) ensiesineiden ja määräaikaisten tuotantonäytteiden osalta.

Laatujärjestelmät ja sertifioinnit

Näiden menetelmien taustalla oleva laadunhallintakehys riippuu loppumarkkinoista. ISO 9001 on yleisen teollisen muovauksen peruslaadunhallintajärjestelmä. IATF 16949 (aiemmin TS 16949) vaaditaan autoteollisuuden toimitusketjuun osallistumiseen, ja se lisää valvontasuunnitelman, FMEA:n ja MSA:n vaatimukset ISO 9001:n lisäksi. ISO 13485 ohjaa lääkinnällisten laitteiden valmistusta ja lisää suunnittelun valvontaa, jäljitettävyyttä ja steriiliä toimitusketjua koskevia vaatimuksia. FDA 21 CFR Part 820 koskee Yhdysvaltojen markkinoilla myytäviä lääkinnällisiä laitteita. Lääketieteen ja autojen muovailijoille laatujärjestelmä ei eroa toisistaan ​​– se on pääsyvaatimus. Näiden alojen ostajat tarkastavat laatujärjestelmän ennen uuden muottikoneen hyväksymistä, ja vuosittaiset valvontatarkastukset ylläpitävät hyväksyntää koko toimitussuhteen ajan.
